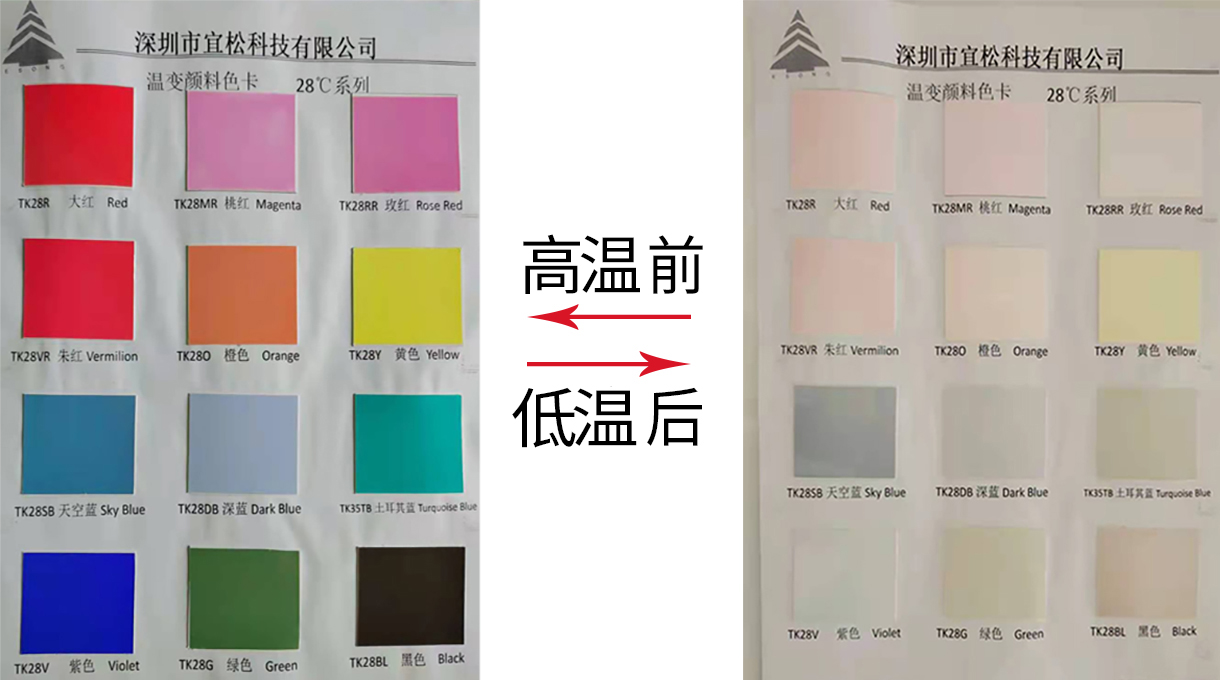

感温麻豆MV免费观看在塑料制品中的应用

1、R系列感温麻豆MV免费观看适合用于注塑和挤塑：

R系列（塑胶级）是本司开发的专门用于塑胶的麻豆MV免费观看品种。其特点是：囊壁厚，强度高，耐热性好，更加易于分散均匀，消色时残留色少。

2、适用范围：

本品可用于聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、软聚氯乙烯（S-PVC）、AS和ABS等透明或半透明塑料的注塑、挤塑成型。也可混入不饱和聚脂、环氧树脂、有机玻璃或尼龙单体内浇铸、模压、固化成型。

3、用量：

用于注塑、挤塑加工或浇铸、模压、固化成型时,麻豆MV免费观看的用量为塑料量的0.4~3.0% ,通常为0.6 ~2.0%。麻豆MV免费观看与塑料粒子要充分混和均匀（混合时可使用少量白油）。如果是普通颜料与麻豆MV免费观看拼色，则普通颜料（或染料）的用量大约为麻豆MV免费观看的0.5-2.5%。

4、色母料：

在大批量生产时可先将麻豆MV免费观看加入聚乙烯蜡或聚苯乙烯蜡中制成颜料含量为10%的色母料，然后再与塑料粒子混合使用。这样可使麻豆MV免费观看分散的更均匀。色母料的制备方法可参考本司提供的技术资料。

5、温度：

加工温度应控制在200℃以下,较高不要超过230℃,并尽量减少物料的受热时间。（高温，长时间加热将损害颜料的变色性能）。

6、注意事项：

A :注塑和挤出中使用麻豆MV免费观看时塑料中不应再同时使用其它填充料或普通颜料(例如：钛白粉，碳酸钙，硫酸钡，碳黑等)，否则将会屏蔽变色效果。

B:浇铸、模压、固化成型中使用麻豆MV免费观看时应先将麻豆MV免费观看加入不饱和聚脂、有机玻璃或尼龙单体内内搅拌分散均匀，然后再加入引发剂或固化剂开始聚合或交联反应。因为在予聚后体系粘度急剧升高，此时加入麻豆MV免费观看会使大量颜料颗粒包裹在一起，难于分散均匀。另外，此时的搅拌操作也会使体系中残留大量气泡。

C:慎重选择交联剂或固化剂：在环氧树脂和不饱和聚酯树脂的交联固化过程中，其内部有时会产生强大的收缩应力，导致麻豆MV免费观看微胶囊外壳破裂，其它化学物质进入颜料内部使其失去变色性能。这种情况在环氧树脂固化厚度大于0.2毫米并且使用多胺类固化剂时经常会发生。

D:不能使用密炼机、捏和机、高速分散机，双螺杆挤出机等高剪切设备进行塑料粒子与麻豆MV免费观看的预混合。这些设备会严重破坏麻豆MV免费观看表面的保护层，使其失去变色性能。另外，在制备色母料时应避免麻豆MV免费观看经受反复的挤出造粒操作。

E:在PVC树脂的配方中应避免使用含磷的稳定剂和增塑剂，否则会使变色注塑制品在消色状态时产生严重的残留色。
